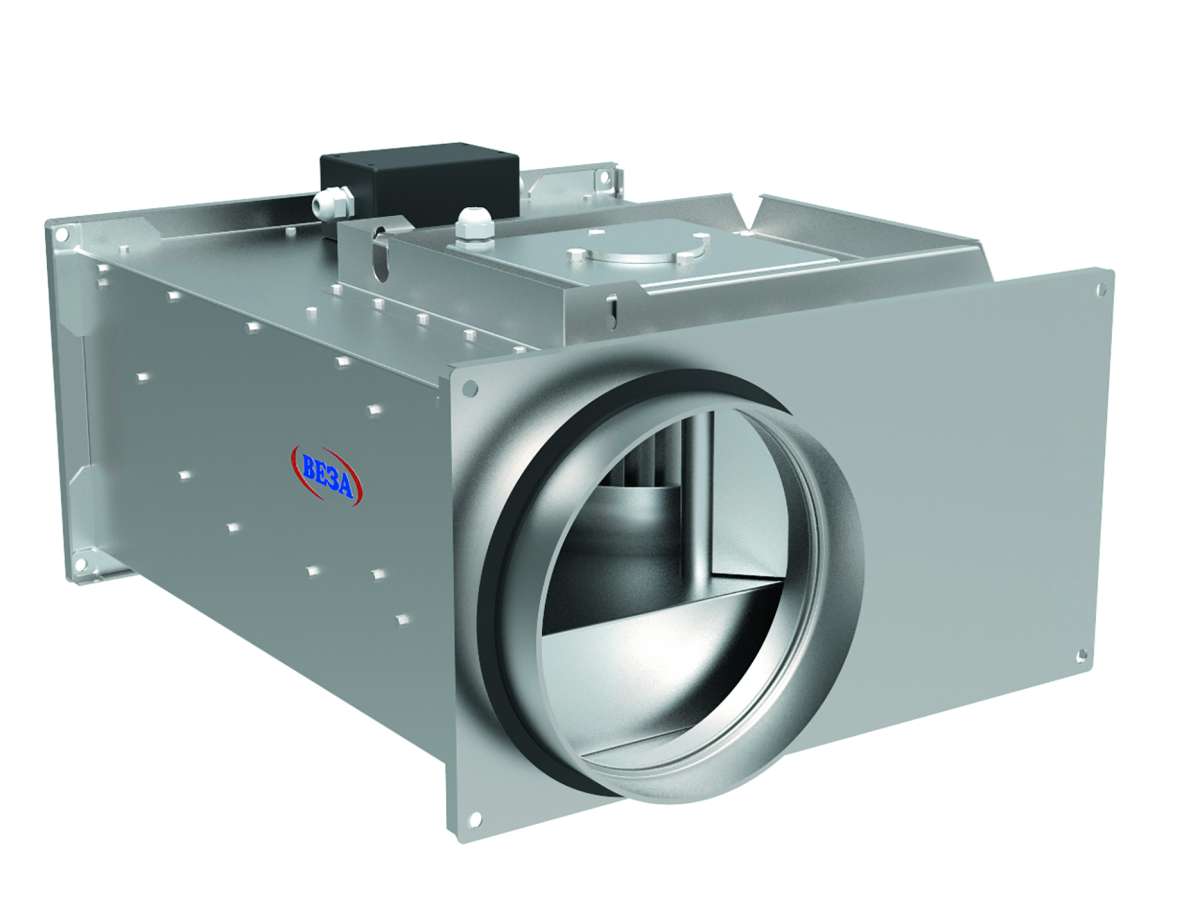

Вентилятор Канал-ПКВ-В-К

Вентилятор Канал-ПКВ-В-К — канальная машина прямоугольного сечения для систем вентиляции низкого давления на морских судах, газодобывающих платформах, плавучих буровых и стационарных морских платформах.

Технические характеристики

Конструкция

Вентилятор имеет коробчатый корпус с установленным внутри рабочим колесом радиального типа со вперёд загнутыми лопатками. Материал корпуса выбирается по условиям заказа: низколегированная сталь с порошковым покрытием либо нержавеющая сталь. Корпус снабжён сервисной панелью для доступа к внутренней полости и колесу.

Рабочие колёса проходят отдельную балансировку, что снижает вибрацию и продлевает ресурс подшипниковых узлов. Компоновка рассчитана на работу в условиях качки, вибрации и агрессивной морской атмосферы, а низкий уровень шума позволяет размещать вентилятор вблизи обитаемых помещений судна.

Принцип работы

Вентилятор перемещает газовоздушные смеси в компактных системах вентиляции прямоугольного сечения низкого давления. Отличительные особенности такого типа машин — надёжность, повышенный срок службы, компактность, низкий уровень шума и простота монтажа, что важно при плотной компоновке судовых помещений.

Исполнения и обозначения

Как подобрать

• Расход воздуха и давление в судовой системе вентиляции
• Материал исполнения: сталь с порошковым покрытием или нержавеющая
• Требования классификационного общества к оборудованию
• Присоединительные размеры прямоугольного канала
• Ограничения по шуму и вибрации в обитаемых помещениях

Монтаж и обслуживание

• Крепите вентилятор на судовые конструкции с учётом вибрационных нагрузок
• Обеспечьте доступ к сервисной панели для чистки колеса
• Соединения с воздуховодами выполняйте через гибкие вставки
• Контролируйте состояние покрытия корпуса в морской атмосфере
• Проверяйте балансировку колеса после каждой очистки

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
