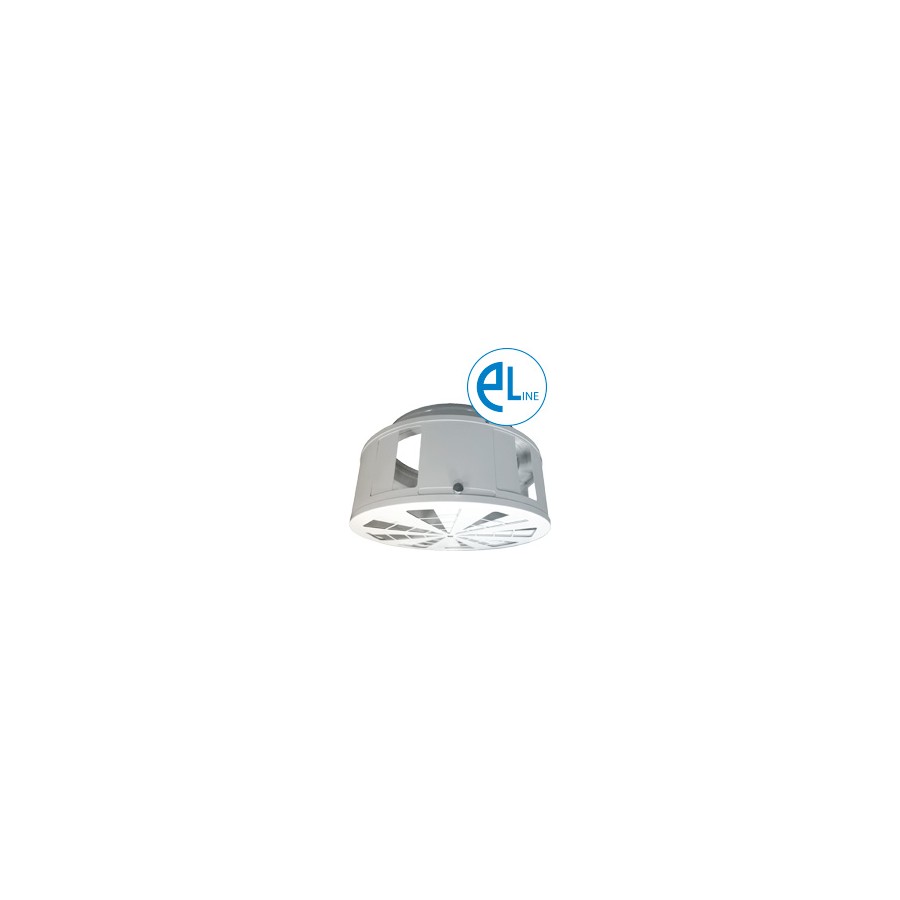

Диффузоры ДИН
Диффузор Арктос. 17 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Диффузоры ДИН предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений.
Конструкция и работа
Диффузоры состоят из цилиндрического корпуса с подводящим патрубком и вращающейся центральной вставки, на боковой и торцевой поверхности, которых выполнены воздуховыпускные отверстия. Вращение центральной вставки относительно корпуса, вручную или с помощью электропривода, позволяет формировать вертикальные компактные, горизонтальные веерные или комбинированные воздушные струи. В крайнем правом положении регулятора отверстия на торце открыты, а боковые отверстия закрыты — формируется вертикальная компактная струя; в крайнем левом положении регулятора, наоборот, торцевые отверстия закрыты, а боковые открыты — формируется горизонтальная веерная струя. В промежуточных положениях регулятора воздуховыпускные отверстия перекрываются частично, позволяя настраивать комбинированную струю с различным соотношением вертикальной и горизонтальной составляющей.
Диффузоры выпускаются в трех исполнениях: ДИН — диффузоры с ручным регулированием; ДИН...-E1 — диффузоры с электроприводом (2-х позиционное управление); ДИН...-М2 — диффузоры с электроприводом (пропорциональное управление 0...10 В).
Диффузоры ДИН...-E1, ДИН...-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование / вентиляция / воздушное отопление).
Диффузоры ДИН устанавливаются, как правило, на отводах круглых воздуховодов при открытой прокладке воздуховодов. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | F0 | ØA, | ØD, | B, | C, | Вес, |
|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | кг | |
| ДИН-250 | 0,049 | 313 | 249 | 124 | 192 | 2,7 |
| ДИН-315 | 0,078 | 398 | 314 | 149 | 217 | 3,9 |
| ДИН-355 | 0,099 | 448 | 354 | 165 | 233 | 4,8 |
| ДИН-400 | 0,126 | 498 | 399 | 176 | 244 | 5,7 |
| ДИН-500 | 0,196 | 593 | 499 | 199 | 267 | 8,5 |
| ДИН-630 | 0,312 | 749 | 629 | 252 | 320 | 13,2 |
| ДИН-250-Е1 (М2) | 0,049 | 313 | 249 | 124 | 233 | 4,4 |
| ДИН-315-Е1 (М2) | 0,078 | 398 | 314 | 149 | 258 | 5,9 |
| ДИН-355-Е1 (М2) | 0,099 | 448 | 354 | 165 | 274 | 6,8 |
| ДИН-400-Е1 (М2) | 0,126 | 498 | 399 | 176 | 285 | 7,8 |
| ДИН-500-Е1 (М2) | 0,196 | 593 | 499 | 199 | 308 | 10,3 |
| ДИН-630-Е1 (М2) | 0,312 | 749 | 629 | 252 | 361 | 15,2 |
| Модель диффузора | ДИН…-Е1 | ДИН…-М2 |
|---|---|---|
| Тип привода | AST04 | ADM04 |
| Сигнал управления | 2-х позиционный | 0–10 В |
| Напряжение, В | 230 | 24 |
| Потребляемая мощность, Вт | 4 | 2 |
| Степень защиты | IP 42 | IP 42 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 250 | 370 | 11 | 20 | 8,1 | 540 | 22 | 29 | 12 | 780 | 47 | 17 | 11 | 1300 | 130 | 28 | 19 |
| 315 | 600 | 11 | 26 | 10 | 880 | 24 | 38 | 15 | 1250 | 48 | 22 | 14 | 2100 | 134 | 36 | 24 |
| 355 | 770 | 11 | 30 | 12 | 1120 | 24 | 43 | 17 | 1600 | 48 | 25 | 16 | 2670 | 135 | 41 | 27 |
| 400 | 990 | 11 | 34 | 13 | 1440 | 24 | 49 | 20 | 2040 | 49 | 28 | 19 | 3400 | 136 | 46 | 31 |
| 500 | 1570 | 12 | 43 | 17 | 2270 | 25 | 62 | 25 | 3200 | 49 | 35 | 23 | 5310 | 135 | 58 | 39 |
| 630 | 2550 | 12 | 55 | 22 | 3630 | 25 | 79 | 31 | 5130 | 50 | 44 | 30 | 8390 | 134 | 73 | 48 |
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 250 | 370 | 11 | 6,8 | 2,7 | 540 | 22 | 9,9 | 4,0 | 780 | 47 | 5,7 | 3,8 | 1300 | 130 | 9,5 | 6,4 |
| 315 | 600 | 11 | 8,7 | 3,5 | 880 | 24 | 13,0 | 5,1 | 1250 | 48 | 7,3 | 4,9 | 2100 | 134 | 12,0 | 8,2 |
| 355 | 770 | 11 | 10,0 | 4,0 | 1120 | 24 | 14,0 | 5,8 | 1600 | 48 | 8,3 | 5,5 | 2670 | 135 | 14,0 | 9,2 |
| 400 | 990 | 11 | 11,0 | 4,5 | 1440 | 24 | 17,0 | 6,6 | 2040 | 49 | 9,4 | 6,2 | 3400 | 136 | 16,0 | 10,0 |
| 500 | 1570 | 12 | 14,0 | 5,8 | 2270 | 25 | 21,0 | 8,3 | 3200 | 49 | 12,0 | 7,8 | 5310 | 135 | 19,0 | 13,0 |
| 630 | 2550 | 12 | 19,0 | 7,4 | 3630 | 25 | 26,0 | 11,0 | 5130 | 50 | 15,0 | 10,0 | 8390 | 134 | 24,0 | 16,0 |
| * При настилании струи на потолок величину дальнобойности, указанную в таблице и графике, необходимо увеличить в 1,4 раза. | ||||||||||||||||
| Процент открытия | 100% / 0% | 75% / 25% | 50% / 50% | 25% / 75% | 0% / 100% |
|---|---|---|---|---|---|
| боковых / нижних отверстий | |||||
| Кв для вертикальной компактной струи | 0 | 0,25 | 0,5 | 0,75 | 1 |
| Кг для горизонтальной веерной струи | 1 | 0,75 | 0,5 | 0,25 | 0 |

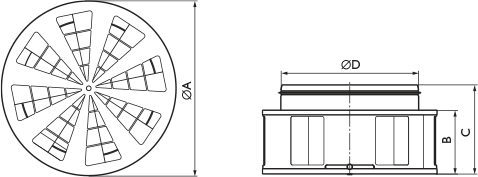

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
